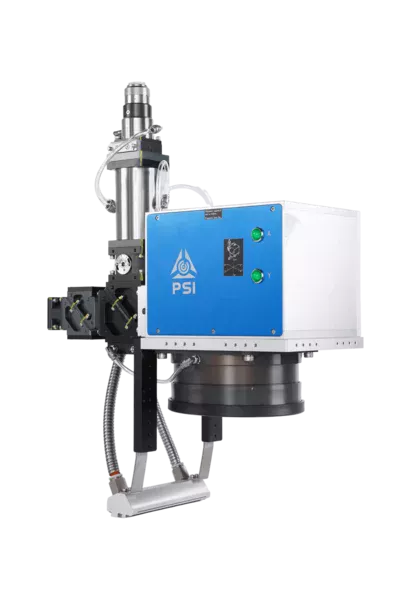

PS-6000-Weld

PS-6000-Weld

• Integrierte Lösung mit hoher Leistungsverträglichkeit
• Speziell für anspruchsvolle Schweißanwendungen entwickelt
• Hohe Dynamik, Positioniergenauigkeit, geringer Temperaturdrift sowie ausgezeichnete Langzeitstabilität

Datenblatt herunterladen Informationen anfragen

Anwendungsgebiete

Stahlblech
Schweißen

Metallplatten
Schweißen

Aluminium
Schweißen

Titan
Schweißen

Kunststoffe
Schweißen

Kupfer
Schweißen

Technische Daten

Allgemein
Wellenlänge	1030 - 1080 nm
Maximaler Eingangsstrahldurchmesser	30 mm
Technische Maße Breite	193 mm
Technische Maße Tiefe	582,46 mm
Technische Maße Höhe	378,06 mm
Nettogewicht	18,5 kg

Ablenkeinheit
Ansteuerschnittstelle	XY2-100
Maximale optische Auslenkung (±)	0,35 rad
Auflösung	12 µrad
Wiederholgenauigkeit (RMS) (<)	2 µrad
Langzeitdrift pro Achse 8h (<)	80 µrad
Schleppverzug	0,5 ms
Max. Laserleistung @ 1064 nm CW (<)	6.000 W
Beschriftungsgeschwindigkeit	1 mm/s
Positioniergeschwindigkeit (<)	12,5 m/s
Max. Gaindrift pro Achse	20 ppm/K
Max. Offsetdrift pro Achse	20 µrad/K

Kühlung / Temp.
Kühlmethode	Wasser

Modellbezeichnung	Wellenlänge	Maximaler Eingangsstrahldurchmesser	Beschriftungsgeschwindigkeit	Positioniergeschwindigkeit (<)	Nettogewicht	Technische Maße Tiefe	Technische Maße Höhe	Technische Maße Breite	Max. Laserleistung @ 1064 nm CW (<)	Kühlmethode	Anfrage	Detail
PS-2000-Weld	1030 - 1080 nm	20 mm	3 mm/s	27 m/s	15 kg	504,8 mm	389,09 mm	222,98 mm	2.000 W	Wasser
PS-3000-Weld	1030 - 1080 nm	30 mm	2 mm/s	14,5 m/s	17 kg	504,8 mm	389,09 mm	222,98 mm	3.000 W	Wasser
PS-6000-Weld	1030 - 1080 nm	30 mm	1 mm/s	12,5 m/s	18,5 kg	582,46 mm	378,06 mm	193 mm	6.000 W	Wasser
PS-8000-Weld	1030 - 1080 nm	30 mm	1 m/s	14,5 m/s	18,5 kg	601,12 mm	333,31 mm	208,51 mm	8.000 W	Wasser

Serieninformationen
