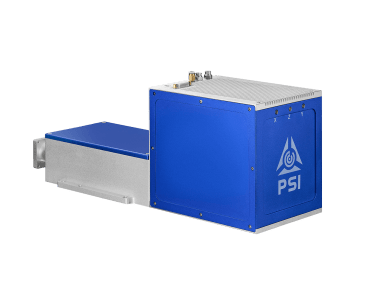

PSH-3D-Serie
Die Premium 3-Achsen-Scan-Köpfe der PSH-3D-Serie, stehen für die Arbeitsfeldgrößen von 150 x 150 bis 600 x 600 mm und Laserleistungen bis 3000 Watt (CW, 1064 nm) zur Verfügung.
Alle Modelle zeichnen sich durch hohe Dynamik und herausragende Präzision aus.
Mit Beschichtungen für 1064 nm oder 10.600 nm.
Sie ermöglichen die hochpräzise Ablenkung und drei-dimensionale Positionierung des Laserfokus im Arbeitsfeld. Die Fokussierung des Laserstrahles wird durch die dritte Achse der Laserablenkeinheit übernommen und macht den Einsatz eines zusätzlichen F-theta Objektives somit überflüssig.
Die PSH-3D-Serie erreicht ihre hervorragende Präzision und Langzeitstabilität bei außergewöhnlich geringem Drift, durch den Einsatz von Galvanometer-Motoren, die ursprünglich für die Kommunikation per Laser in der Luft- und Raumfahrt entwickelt wurden und somit auch höchsten industriellen Anforderungen gerecht werden.
Die Modelle der PSH-Serie sind vielseitig einsetzbar und wurden speziell für Laseranwendungen mit sehr hohen Anforderungen an Genauigkeit und Langzeitstabilität konzipiert.
Alle Modelle zeichnen sich durch hohe Dynamik und herausragende Präzision aus.
Mit Beschichtungen für 1064 nm oder 10.600 nm.
Sie ermöglichen die hochpräzise Ablenkung und drei-dimensionale Positionierung des Laserfokus im Arbeitsfeld. Die Fokussierung des Laserstrahles wird durch die dritte Achse der Laserablenkeinheit übernommen und macht den Einsatz eines zusätzlichen F-theta Objektives somit überflüssig.
Die PSH-3D-Serie erreicht ihre hervorragende Präzision und Langzeitstabilität bei außergewöhnlich geringem Drift, durch den Einsatz von Galvanometer-Motoren, die ursprünglich für die Kommunikation per Laser in der Luft- und Raumfahrt entwickelt wurden und somit auch höchsten industriellen Anforderungen gerecht werden.
Die Modelle der PSH-Serie sind vielseitig einsetzbar und wurden speziell für Laseranwendungen mit sehr hohen Anforderungen an Genauigkeit und Langzeitstabilität konzipiert.
Besonderheiten:
Premium 3-Achsen Laser Ablenkeinheit
Laserleistungen bis 3000 Watt, CW 1064 nm
Herausragende Präzision, minimaler Drift
Entwickelt für anspruchsvolle 3D Anwendungen
Typische Laseranwendungen:
Schweißen
Strukturieren
Schneiden
Additive Fertigung
Typische Materialien:
edelstahl
Titan
Aluminium
kupfer
kunststoff
technisches glas
silizium
keramik
Typische Materialien:
Edelstahl
Aluminium
Titan
Kupfer
Kunststoff
Technisches Glas
Silizium
Keramik
PSH-3D-Serie
| Modellbezeichnung | Wellenlänge | Maximaler Eingangsstrahldurchmesser | Beschriftungsgeschwindigkeit | Schreibgeschwindigkeit | Positioniergeschwindigkeit (<) | Nettogewicht | Technische Maße Tiefe | Technische Maße Höhe | Technische Maße Breite | Max. Laserleistung @ 1064 nm CW (<) | Kühlmethode | Anfrage | Detail |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSH-3D-20 | 1030 - 1080 nm / 10600 nm | 8 mm | 2 m/s | 450 cps | 10 m/s | 8 kg | 355 mm | 155 mm | 134 mm | 2.000 W | Wasser und Luftspülung / Wasser | ||
| PSH-3D-30 | 1030 - 1080 nm / 10600 nm | 15 mm | 1 m/s | 200 cps | 7 m/s | 10,4 kg | 441 mm | 180 mm | 163 mm | 3.000 W | Wasser und Luftspülung |
