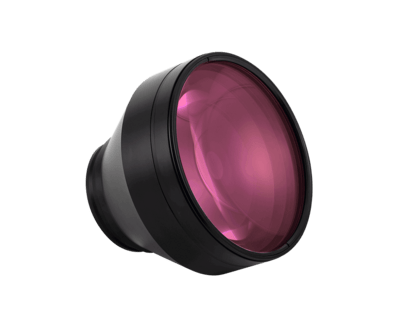

f-200T-14-266
• Telezentrisches Vollquarz Objektiv, 266 nm
• Nominale Brennweite 200 mm
• Max. Eingangsstrahldurchmesser 14 mm
• Maximales Arbeitsfeld 120 x 120 mm
• Nominale Brennweite 200 mm
• Max. Eingangsstrahldurchmesser 14 mm
• Maximales Arbeitsfeld 120 x 120 mm
Anwendungsgebiete
Technische Daten
| Allgemein | |
|---|---|
| Wellenlänge | 266 nm |
| Maximaler Eingangsstrahldurchmesser | 14 mm |
| Anti-Reflexions-Beschichtung | Standard |
| Optik | |
|---|---|
| Nominelle Brennweite | 200 mm |
| Maximales Arbeitsfeld | 120 mm x 120 mm |
| Arbeitsabstand | 269,108 mm |
| Auflagemaß | 426,608 mm |
| Minimaler Fokusdurchmesser | 6,95 μm |
| Befestigungsgewinde | M85x1 |
| Linsendurchmesser | 213 mm |
| Telezentriefehler | 3 ° |
| Linsenmaterial | Vollquarz |
| Kühlung / Temp. | |
|---|---|
| Kühlmethode | Luft |
266 nm | Vollquarz | Telezentrisch
| Modellbezeichnung | Wellenlänge | Nominelle Brennweite | Arbeitsabstand | Maximales Arbeitsfeld | Maximaler Eingangsstrahldurchmesser | Minimaler Fokusdurchmesser | Telezentriefehler | Linsenmaterial | Befestigungsgewinde | Linsendurchmesser | Kühlmethode | Anfrage | Detail |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| f-100T-10-266 | 266 nm | 100 mm | 141,740 mm | 50 mm x 50 mm | 10 mm | 4,58 μm | 1,9 ° | Vollquarz | M85x1 | 112 mm | Luft | ||
| f-100T-14-266 | 266 nm | 100 mm | 137,420 mm | 30 mm x 30 mm | 14 mm | 3,25 μm | 1,3 ° | Vollquarz | M85x1 | 90 mm | Luft | ||
| f-200T-14-266 | 266 nm | 200 mm | 269,108 mm | 120 mm x 120 mm | 14 mm | 6,95 μm | 3 ° | Vollquarz | M85x1 | 213 mm | Luft | ||
| f-300T-14-266 | 266 nm | 300 mm | 419,640 mm | 175 mm x 175 mm | 14 mm | 11,32 μm | 2,5 ° | Vollquarz | M85x1 | 260 mm | Luft |
