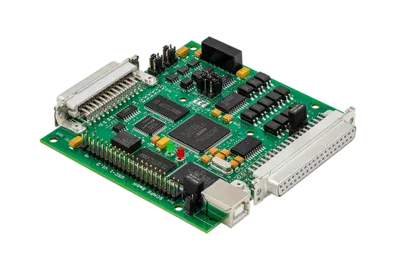

USC-1
• USB 1.1 - 2.0 Verbindung zum PC
• Echtzeitberechnung von Laser- und Scankopf-Signalen
• Online-Rasterkorrektur mit 10 µs Zykluszeit
• Echtzeitberechnung von Laser- und Scankopf-Signalen
• Online-Rasterkorrektur mit 10 µs Zykluszeit
Technische Daten
| Allgemein |
|---|
| USB 1.1 - 2.0 Verbindung zum PC |
| Echtzeitberechnung von Laser- und Scankopf-Signalen |
| Online-Rasterkorrektur mit 10 µs Zykluszeit |
| Steuerung Laserquellen |
|---|
| Steuersignale für alle Lasermodelle von VONJAN |
| Optokoppler TTL-Pegel / 10 mA Ausgangsstrom |
| 2 x 8 Bit Analogkanäle mit 2,5 V, 5 V, 10 V Ausgang |
| 1 x 8 Bit TTL-Pegel Ausgangsport |
| Stromversorgung |
|---|
| +5 V / max. 1.6 A |
| Steuerung Ablenkeinheiten |
|---|
| Steuersignale für alle Ablenkeinheiten von VONJAN |
| Signale für X-, Y-, Z-Kanal |
| Digitale Schnittstelle XY2-100 |
| Externe Steuerung |
|---|
| 6 x optoisolierte Ein- und Ausgänge |
| RS 232 Schnittstelle |
| Encoder-Eingänge für MOTF-Funktionen (Mark-On-The-Fly) |
