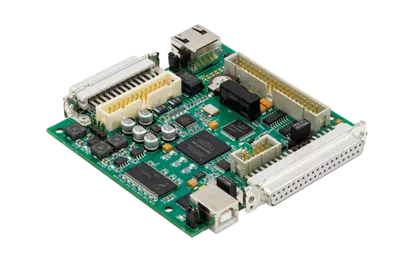

USC-2

• USB 1.1 - 2.0 Verbindung zum PC
• Echtzeitberechnung von Laser- und Scankopf-Signalen
• Online-Rasterkorrektur mit 10 µs Zykluszeit

Technische Daten

Allgemein
USB 1.1 - 2.0 Verbindung zum PC
Echtzeitberechnung von Laser- und Scankopf-Signalen
Online-Rasterkorrektur mit 10 µs Zykluszeit

Steuerung Laserquellen
Steuersignale für alle Lasermodelle von VONJAN
Optokoppler TTL-Pegel / 10 mA Ausgangsstrom
2 x 8 Bit Analogkanäle mit 2,5 V, 5 V, 10 V Ausgang
1 x 8 Bit TTL-Pegel Ausgangsport

Stromversorgung
+5 V / max. 1.6 A

Steuerung Ablenkeinheiten
Steuersignale für alle Ablenkeinheiten von VONJAN
Signale für X-, Y-, Z-Kanal
Digitale Schnittstelle XY2-100

Externe Steuerung
6 x optoisolierte Ein- und Ausgänge
RS 232 Schnittstelle
Encoder-Eingänge für MOTF-Anwendungen (Mark-On-The-Fly)

Erweiterte Funktionen der USC-2

Ethernet-Verbindung zum PC möglich

Flash-Option auf der Karte verfügbar

Pin- und Größenkompatibel zur USC-1 Steuerkarte

Zusätzlicher Anschluss für eine weitere Ablenkeinheit

Erweiterter Arbeitsspeicher 64 MB DDR-RAM

Analoge Eingangskanäle 2 x 10 Bit

Integrierte, batteriegepufferte Echtzeituhr

Zusätzliche Encoder-Eingänge für MOTF-Anwendungen (Mark-On-The-Fly)

Weitere Modi für MOTF: Gepufferter Modus, Rotationsmodus, Analogmodus

Optoisolierte Ausgänge mit 80 mA Ausgangsstrom

TTL-Pegel zur Steuerung von Schrittmotoren Schnittstelle zur Steuerung von 3 Achsen, 6 Ausgänge und 3 Eingänge
