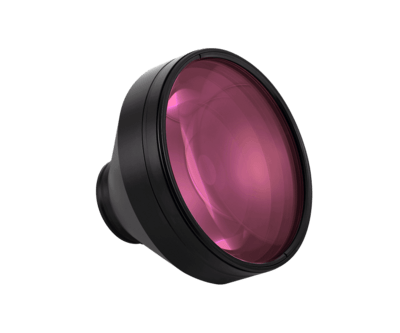

f-300T-14-266
• Telecentric Fused Silica Lens, 266 nm
• Nominal focal length 300 mm
• Max. input beam diameter 14 mm
• Maximum working area 175 x 175 mm
• Nominal focal length 300 mm
• Max. input beam diameter 14 mm
• Maximum working area 175 x 175 mm
Applications
Technical Specifications
| General | |
|---|---|
| Wavelength | 266 nm |
| Maximum Input Beam Diameter | 14 mm |
| Anti-Reflective Coating | Standard |
| Optics | |
|---|---|
| Nominal Focal Length | 300 mm |
| Maximum Scan Field | 175 mm x 175 mm |
| Working Distance | 419.640 mm |
| Flange Focal Length | 591.640 mm |
| Minimum Spot Size | 11.32 μm |
| Mounting Thread | M85x1 |
| Lens Diameter | 260 mm |
| Telecentric Error | 2.5 ° |
| Lens Material | Fused Silica |
| Cooling / Temp. | |
|---|---|
| Cooling Method | Air |
266 nm | Fused Silica | Telecentric
| Model Name | Wavelength | Nominal Focal Length | Working Distance | Maximum Scan Field | Maximum Input Beam Diameter | Minimum Spot Size | Telecentric Error | Lens Material | Mounting Thread | Lens Diameter | Cooling Method | Inquiry | Detail |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| f-100T-10-266 | 266 nm | 100 mm | 141.740 mm | 50 mm x 50 mm | 10 mm | 4.58 μm | 1.9 ° | Fused Silica | M85x1 | 112 mm | Air | ||
| f-100T-14-266 | 266 nm | 100 mm | 137.420 mm | 30 mm x 30 mm | 14 mm | 3.25 μm | 1.3 ° | Fused Silica | M85x1 | 90 mm | Air | ||
| f-200T-14-266 | 266 nm | 200 mm | 269.108 mm | 120 mm x 120 mm | 14 mm | 6.95 μm | 3 ° | Fused Silica | M85x1 | 213 mm | Air | ||
| f-300T-14-266 | 266 nm | 300 mm | 419.640 mm | 175 mm x 175 mm | 14 mm | 11.32 μm | 2.5 ° | Fused Silica | M85x1 | 260 mm | Air |
